Výměna jednotky AfiLab

Jednotky AfiLab se vyměňují podle potřeby a v souladu s postupy popsanými v této části.

Výměna jednotky AfiLab:

  1. Průtokoměr musí být v režimu odebrání ( pulzátor a podtlak nejsou v provozu).

  2. Odpojte přípojku staré jednotky AfiLab od připojovacího kabelu AfiLab.

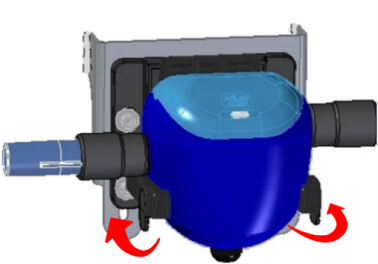

  3. Otevřete západky na držáku jednotky AfiLab.

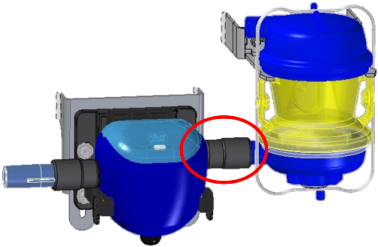

  1. Odpojte koleno a potom sundejte z vývodu jednotky AfiLab pryžovou spojku.

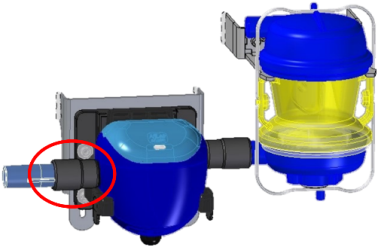

  1. Odpojte přívod jednotky AfiLab od pryžové spojky a potom závadnou jednotku AfiLab opatrně sundejte z držáku.

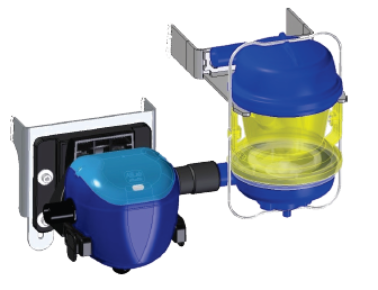

  1. Nainstalujte novou jednotku AfiLab na držák a potom zasuňte přívod nové jednotky AfiLab do pryžové spojky.

    Upozornění: Jednotku AfiLab instalujte na držák zepředu. Nenasazujte ji ze strany.

  1. Zavřením západek novou jednotku AfiLab zajistěte na místě.

  2. Připojte vývod nové jednotky AfiLab k pryžové spojce pro hadici nahrazující vzorkovač.

  3. Připojte přípojku nové jednotky AfiLab k připojovacímu kabelu AfiLab.

Průtokoměr vyšle do jednotky AfiLab pulz. Když jednotka AfiLab obdrží svou adresu (číslo), její zelená kontrolka bude blikat v klidovém (pohotovostním) režimu.

Poznámka: Po nainstalování nové jednotky je nutné ji kalibrovat. Obraťte se na podporu, která to pro vás udělá.
