Conectar la unidad MPC nueva

El cuadro de control MPC está sellado para proteger las conexiones electrónicas internas en el entorno de la sala de ordeño. Una vez que el cuadro de control está montado en el punto de ordeño, conecte el cable insertando el conector recto en la toma del cuadro de control MPC.

Para conectar un cuadro de control MPC nuevo

1. Retire el protector de gomaespuma que protege la toma de tipo D.



2. Aplique una cantidad generosa de pasta de protección eléctrica en la toma de tipo D. Asegúrese de que la pasta rellene la toma.



   Nota: La pasta de protección se suministra con cada pedido de medidor de leche MPC.

3. Conecte las patillas: Inserte el conector de tipo D todo lo posible en la toma del cuadro de control MPC.

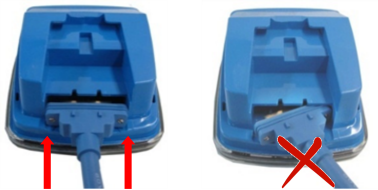

   Nota: Asegúrese de que los dos resaltes del conector encajan en las dos ranuras de la toma, como se muestra en la ilustración.



4. Apriete los tornillos: Apriete los tornillos con la mano hasta su bloqueo inicial y, luego, apriete otro octavo de torsión para darle seguridad.

   Precaución: No aplique una fuerza excesiva cuando apriete los tornillos para evitar dañar la rosca.

5. Deslice el cuadro de control MPC sobre el soporte de montaje.

6. Tienda el cable principal de modo que quede protegido en su recorrido (dentro de un armario o por las barandillas de la sala de ordeño) hasta la ubicación donde se encuentra el cuadro de conexión.
